网架

网架由多根杆件按照一定的网格形式通过节点连结而成的空间结构。构成网架的基本单元有三角锥，三棱体，正方体，截头四角锥等，由这些基本单元可组合成平面形状的三边形，四边形，六边形，圆形或其他任何形体。[1]  具有空间受力、重量轻、刚度大、抗震性能好等优点；可用作体育馆、 影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱网架结构距车间等建筑的屋盖。缺点是汇交于节点上的杆件数量较多，制作安装较平面结构复杂。

可分为双层的板型网架结构、单层和双层的壳型网架结构。板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆，主要承受拉力和压力；单层壳型网架的杆件，除承受拉力和压力外，还承受弯矩及切力。目前中国的网架结构绝大部分采用板型网架结构。

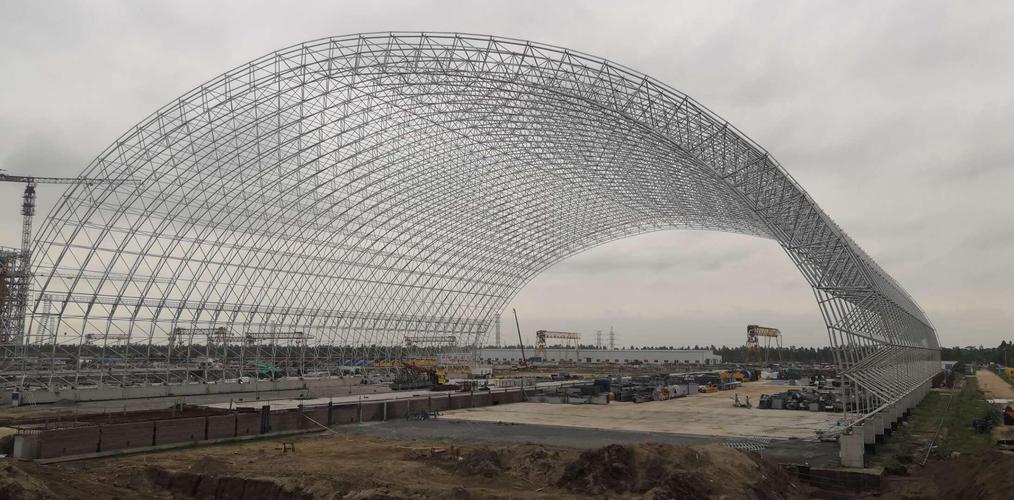

主要分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架，其中以钢网架用得较多。

设计构造/ Design structure

网架结构是高次超静定结构体系。板型网架分析时，一般假定节点为铰接，将外荷载按静力等效原则作用在节点上，可按空间桁架位移法，即铰接杆系有限元法进行计算。也可采用简化计算法，诸如交叉梁系差分分析法、拟板法等进行内力、位移计算。单层壳型网架的节点一般假定为刚接，应按刚接杆系有限元法进行计算；双层壳型网架可按铰接杆系有限元法进行计算。单层和双层壳型网架也都可采用拟壳法简化计算。

网架结构的杆件截面应根据强度和稳定性计算确定。为减小压杆的计算长度增加其稳定性，可采用增设再分杆及支撑杆等措施。用钢材制作的板型网架及双层壳型网架的节点，主要有十字板节点、焊接空心球节点及螺栓球节点三种形式。十字板节点适用于型钢杆件的网架结构，杆件与节点板的连接，采用焊接或高强螺栓连接。空心球节点及螺栓球节点适用于钢管杆件的网架结构。单层壳型网架的节点应能承受弯曲内力，一般情况下，节点的耗钢量占整个钢网架结构用钢量的15～20%。

网架结构的施工安装方法分两类：一类是在地面拼装的整体顶升法、整体提升法和整体吊装法；另一类是高空就位的散装、分条分块就位组装和高空滑移就位组装等方法。
